MaiBase Plattform:
Der Ort, an dem alles möglich ist
Stellen Sie sich eine sehr kompakte Präzisionsrundschleifmaschine vor, die extra für Sie aufgebaut wird - wahlweise als Universalmaschine oder als hochspezialisierter Produktionsapparat. Trotz der geringen Maße können Sie darin eine Doppelspindel mit bis zu 15 kW Leistung je Spindel einbauen lassen. Doch damit nicht genug: Auch alle anderen Komponenten und Aufbauten sind exakt so, wie Sie sie für Ihre Schleifaufgabe benötigen. Zusätzlich hält der Hersteller für Ihr individuelles Modell über Jahre hinweg Ersatzteile auf Lager und steht Ihnen bei evtl. Problemen mit Rat und Tat zur Seite.
Und jetzt stellen Sie sich bitte noch vor, all das bekämen Sie zu einem extrem wirtschaftlichen Preis. Dann haben Sie eine ungefähre Vorstellung, was sich hinter der MaiBase Plattform verbirgt. Willkommen in der Welt der unendlichen Möglichkeiten.
Wenn die Aufgabe des Kunden zur eigenen wird
Außenrundschleifen, Planschleifen, Innenschleifen: Keine Schleifaufgabe gleicht der anderen. Mal wird eine Universallosung gebraucht, mal eine hochspezialisierte Ausführung. Mal sind es Nuancen, die den Unterschied ausmachen, mal grundlegende Sachen. Wir von M.+M. Mai haben hierfür ein Prinzip entwickelt, dem wir seit Jahren treu sind: „Die Schleifaufgabe des Kunden in ihre Einzelteile zerlegen – und dann als individuell ausgelegte Schleiflosung wieder aufbauen.“
Mit dem Wissen, dass sich die Kosten der Produkte, die auf einer Maschine hergestellt werden, aus Materialkosten, Produktionskosten und Flächenkosten zusammensetzen, realisieren wir auf unserer Plattform äußerst kompakte Schleiflösungen, die wenig Stellfläche benötigen – ohne dabei Abstriche bei Leistung und Flexibilität zu machen.
Ein ständiges Umstellen von einer Bedienlogik auf eine andere nimmt nicht nur sehr viel Zeit in Anspruch, sondern kann auch zu folgeschweren und oft kostspieligen Fehlern führen. Aus diesem Grund folgen alle Maschinen in unserer Plattform dem gleichen Bedienkonzept. Die Folge: Ihre Mitarbeiter können in einer Bedienwelt arbeiten und sowohl Produktionsmaschinen als auch Universalmaschinen zuverlässig bedienen.
Die Kosten für eine Rundschleifmaschine setzen sich nicht nur aus den Anschaffungskosten zusammen. Zu diesen kommen auch noch Kosten für die Schulung des Personals sowie Instandhaltungskosten. Um all das gering zu halten, setzen wir auf langjährige Erfahrung, bewährte Komponenten und maximale Involvierung des Kunden. Und das rechnet sich am Ende immer.
Technik, die viele Möglichkeiten eröffnet
Um maßgeschneiderte Universal-Rundschleifmaschinen sowie Schleiflösungen für den Gerad- bzw. Schrägeinstich entwickeln zu können, braucht es technisch überragende Einzelkomponenten, die bedarfsorientiert zu einer Einheit zusammengefügt werden können. Und genau die finden Sie auf der MaiBase Plattform.
- 19˝ LCD Farb-Bildschirm mit Touch-Funktion
- M.+M. Mai Software mit LEITFADEN für geführte und einfache Programmerstellung am Werkstück
- IPC Betriebssystem Windows 10 IoT
- Handpanel mit Achs- & Geschwindigkeitswahlschalter
- FEM-optimiertes Mineralgußbett für höchste Stabilität und Langlebigkeit
- Mechanische Trennung von Maschine und Peripherie für thermische Stabilität und Minimierung von Schwingungseinflüsse
- Bis 100 kg Werkstückgewicht
- MK3 und MK4
- Hub 20 mm (optional 60 mm und 120 mm)
- Verstellbereich +/-30 μm
- Pneumatische und hydraulische Abhebung
- Anwendungen mit stehender oder rotierender Spindel
- Drehzahlbereich 1 – 1.000 min-1
- Rundheitsgenauigkeit ≤ 1 μm (optional ≤ 0.5 μm)
- Orientierter Spindelhalt
- MK4, MK5 und MK6 lieferbar
- Linearführung für X-Achse, wartungsarm, hochgenau
- Verschleißarme Gleitführung für Z-Achse
- Optische Wegmesssysteme in X- und Z-Achse
- Hohe Dynamik durch Geschwindigkeit von bis zu 8 m/min in Z- und 8 m/min in X-Achse
- Gute Übersicht über den Schleifprozess
- Zentral und gut zugänglich angeordnete Schnittstellen für Tischaufbauten
- Durchdachte Zugänglichkeit für kostengünstige Wartung und Service
- Optional mit automatischer Türöffnung
- Fliegend 100 Nm
- Zwischen den Spitzen bis zu 100 kg (je nach Variante)
- Erhebliche Reduktion der Nebenzeiten durch schnelles Schwenken des vollautomatischen Schweißspindelstockes
- Höchste Positionier- und Wiederholgenauigkeit durch Verwendung einer Hirth-Verzahnung

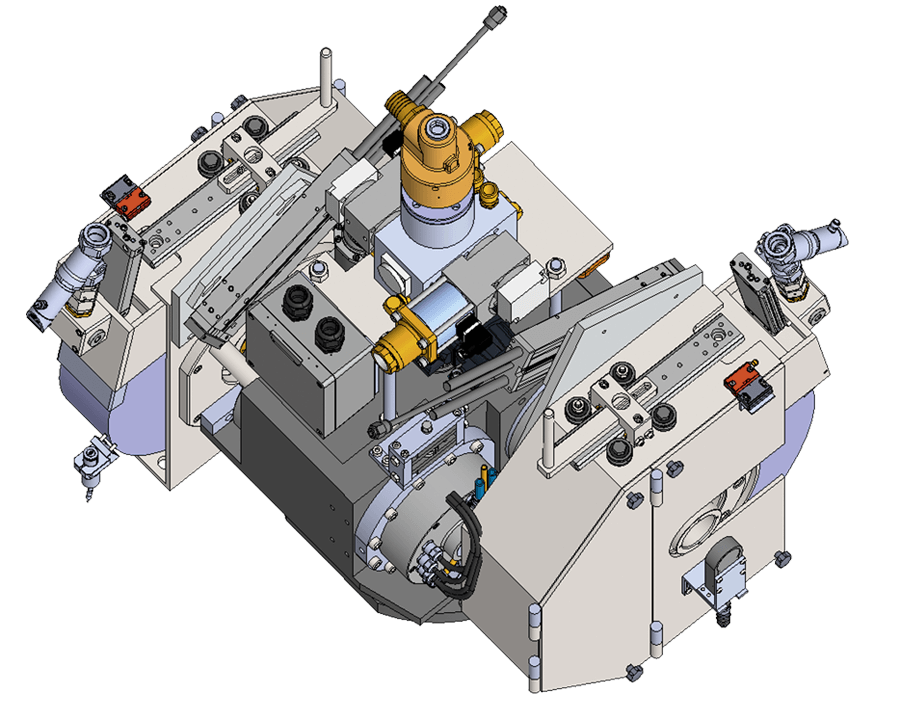

Ausführung mit zwei Außenschleifspindeln

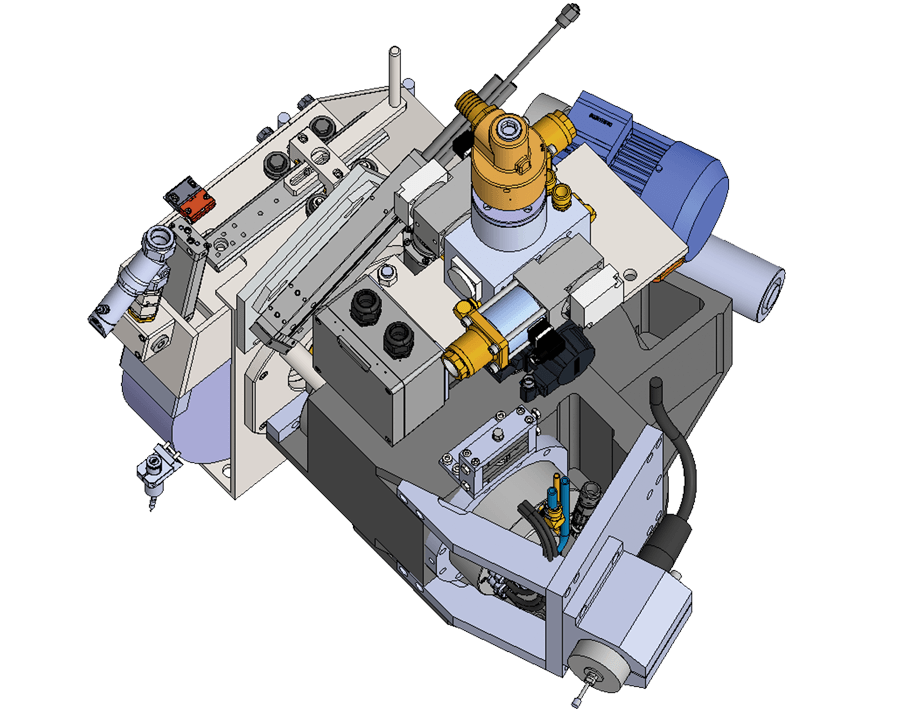

Ausführung mit zwei Außenschleifspindeln und einer Innenschleifspindel

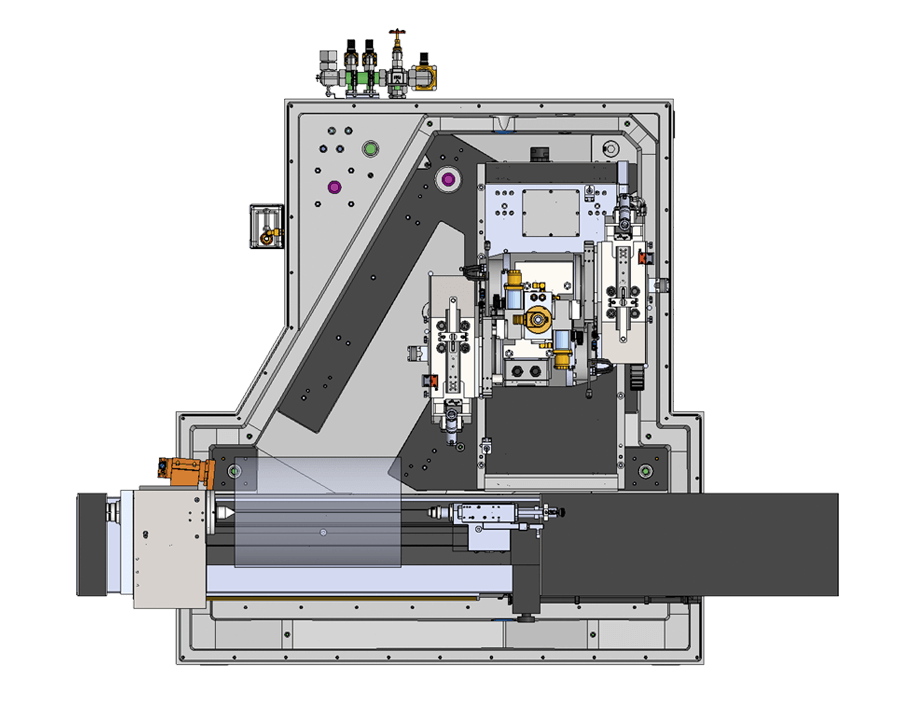

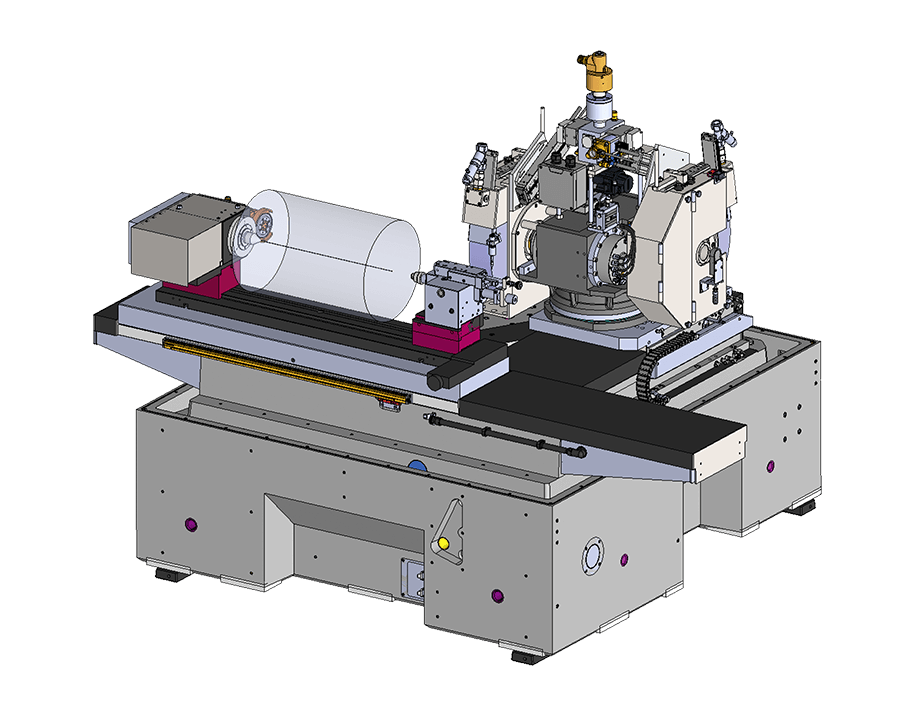

Maschinentypen Universal
Die Universalausführungen aus der MaiBase Plattform verfügen über einen Drehturm mit diversen Spindelkonfigurationen, dessen präzise Drehung über einen Rundtisch mit Hirth-Verzahnung ermöglicht wird.

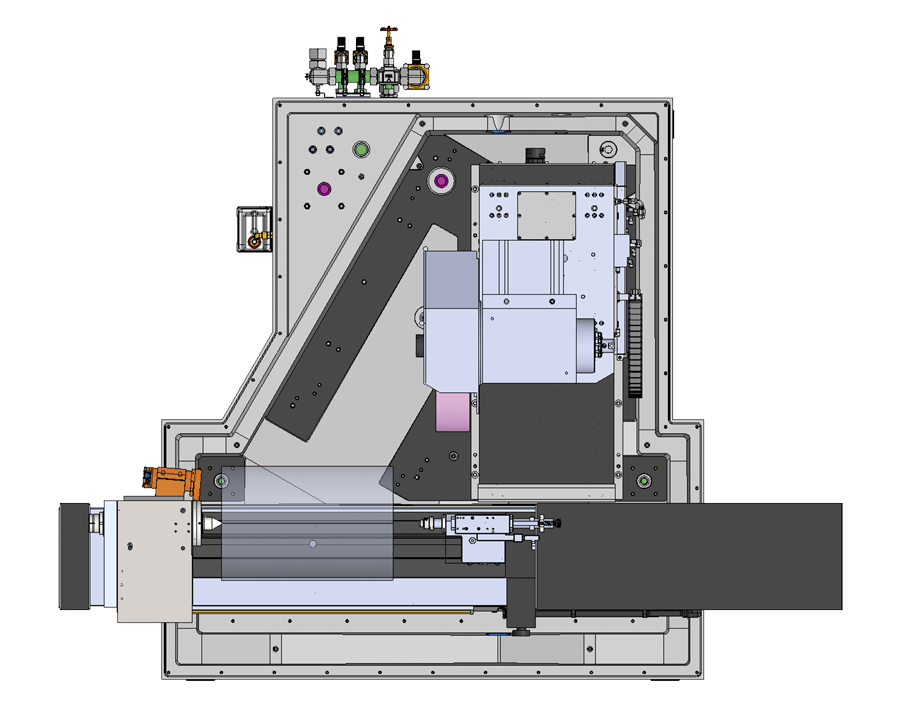

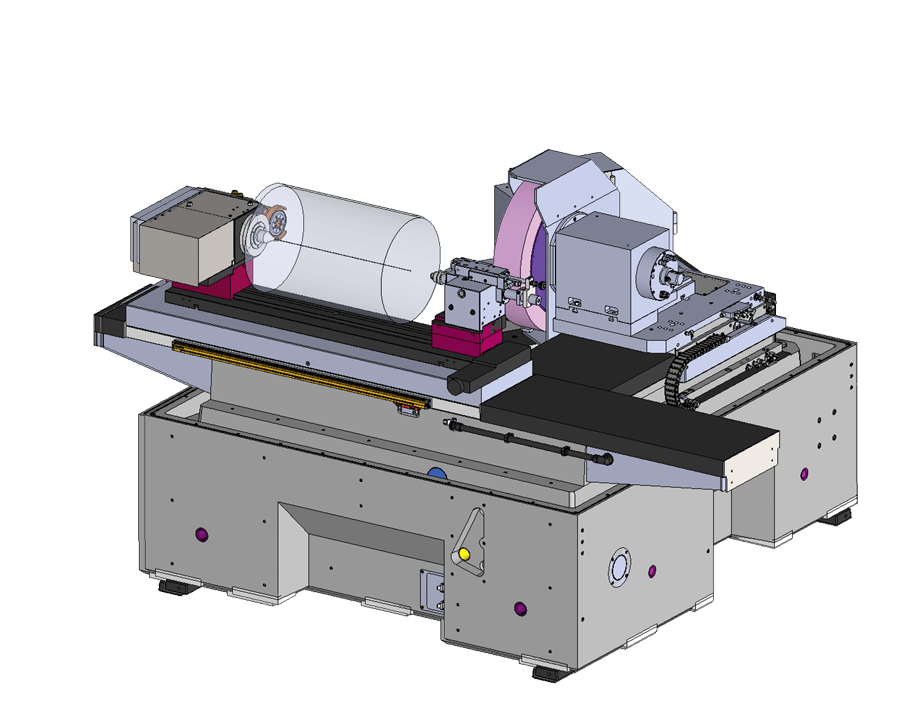

Maschinentypen Geradeinstich
Die Rundschleifmaschinen zum Geradeinstich-Schleifen ermöglichen eine hochgenaue Fertigung zylindrischer Bauteile und bieten Kunden den Vorteil einer effizienten, präzisen Bearbeitung mit verkürzten Fertigungszeiten.

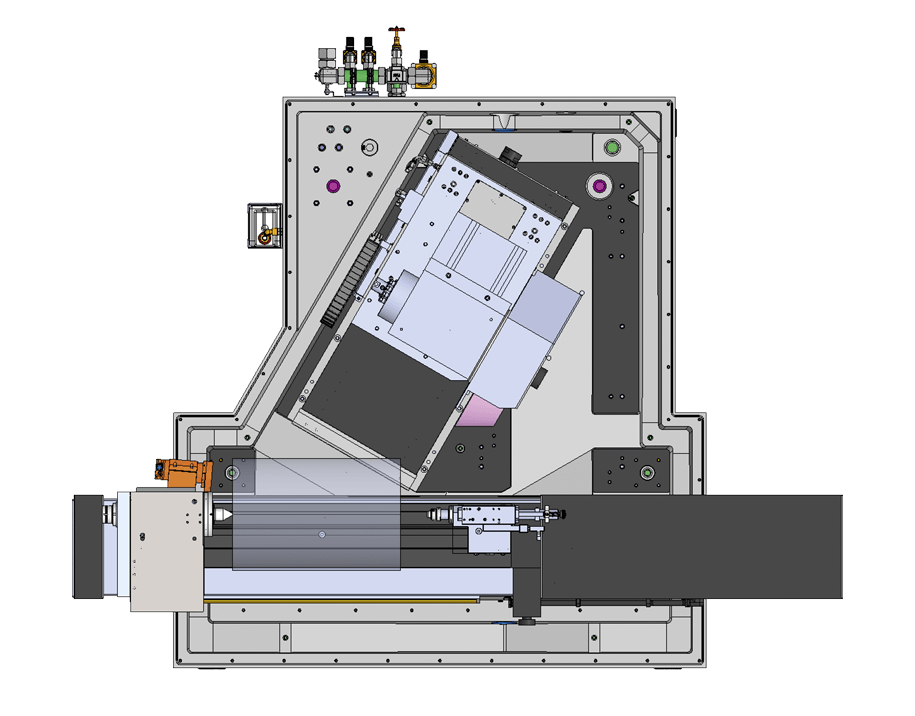

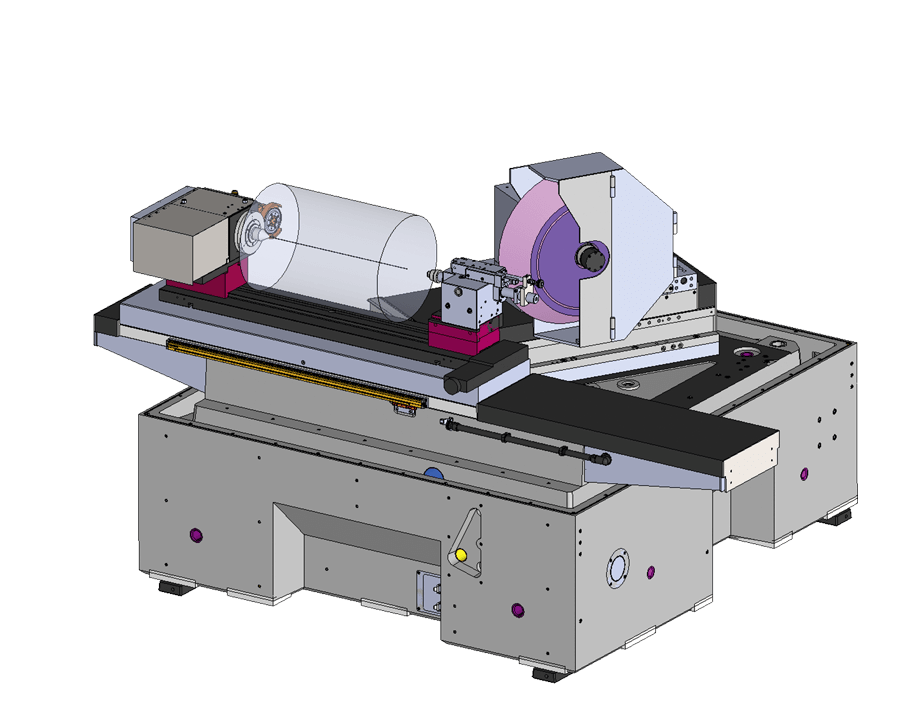

Maschinentypen Schrägeinstich
Diese Ausführungen sind ideal für Schrägeinstich-Applikationen, wobei sie Kunden den Vorteil präziser Winkelbearbeitung und erhöhter Oberflächengüte bieten.
Weniger PlatzbedarfEinfach großartig die Kleinen
Einzeln betrachtet, lässt sich jede Maschine mit leistungsstarken Antriebslösungen ausstatten, wodurch sie ein überragendes Verhältnis zwischen Stellfläche und Produktionsleistung aufweisen. Aber auch im Verbund überzeugen die M+M Mai Maschinen durch die Möglichkeit, die gleiche Anzahl von Maschinen auf weniger Gesamtfläche zu realisieren.

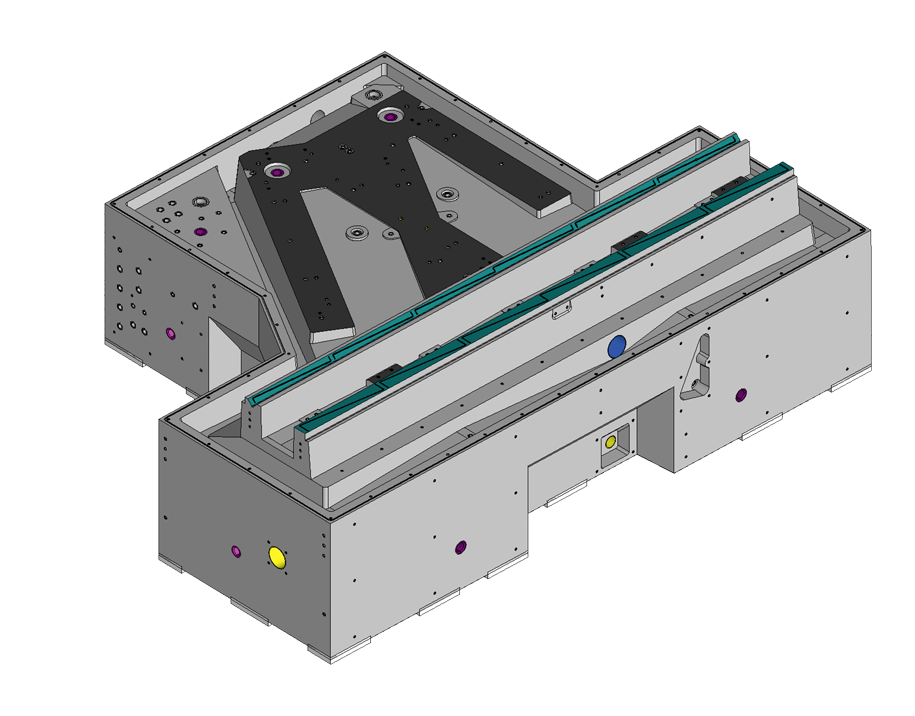

Verlängertes Bett für Schleiflängen 1000 mm

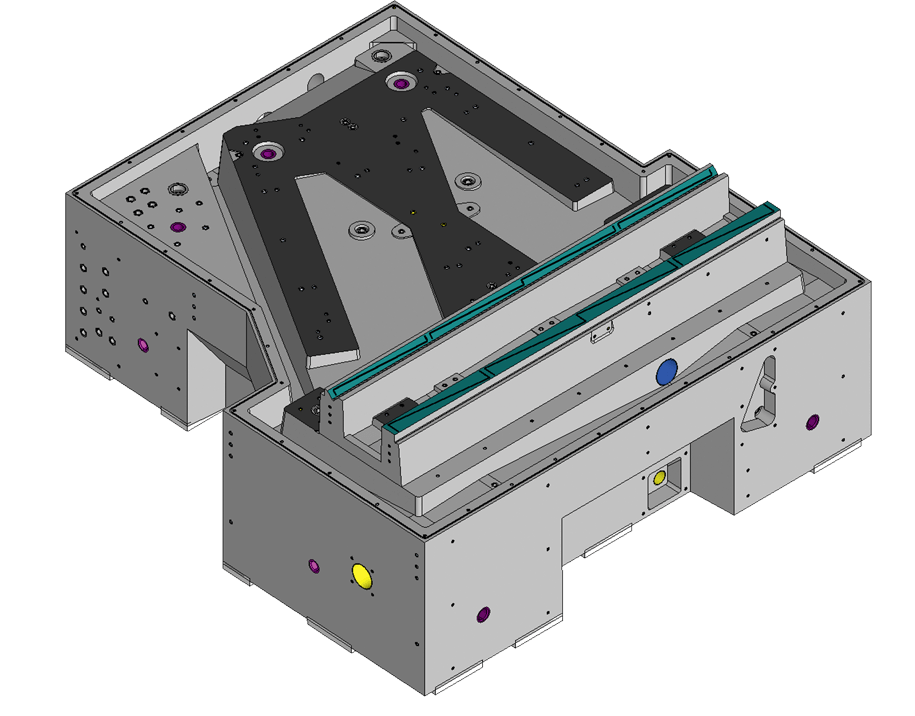

Standardbett für Schleiflängen 400 mm + 600 mm
Maschinenbett Ausführungen
Das neuentwickelte Maschinenbett aus Mineralguss sorgt nicht nur für höchste Stabilität, sondern auch für maximale Flexibilität: Auf der MaiBase Plattform finden Sie neben der Standard-Ausführung auch eine verlängerte Variante.

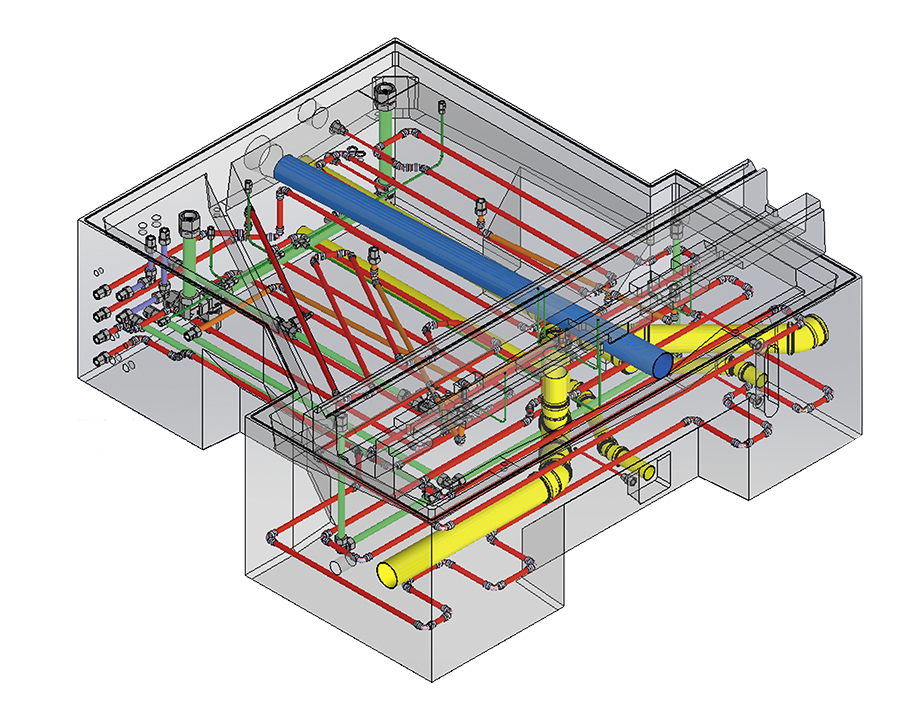

Maschinenbett Details
Das Maschinenbett der MaiBase Plattform wurde so konstruiert, dass nachträgliche Anpassungen und technische Erweiterungen problemlos realisiert werden können:
- Vielzahl an Kabelkanälen, Hydraulik-, Kühlmittel-, Schmierleitungen etc. im Bett vergossen
- Bett über zwei Heizspiralen temperierbar
- Ablaufkanäle für Kühlschmierstoff
- Bettspülung integriert

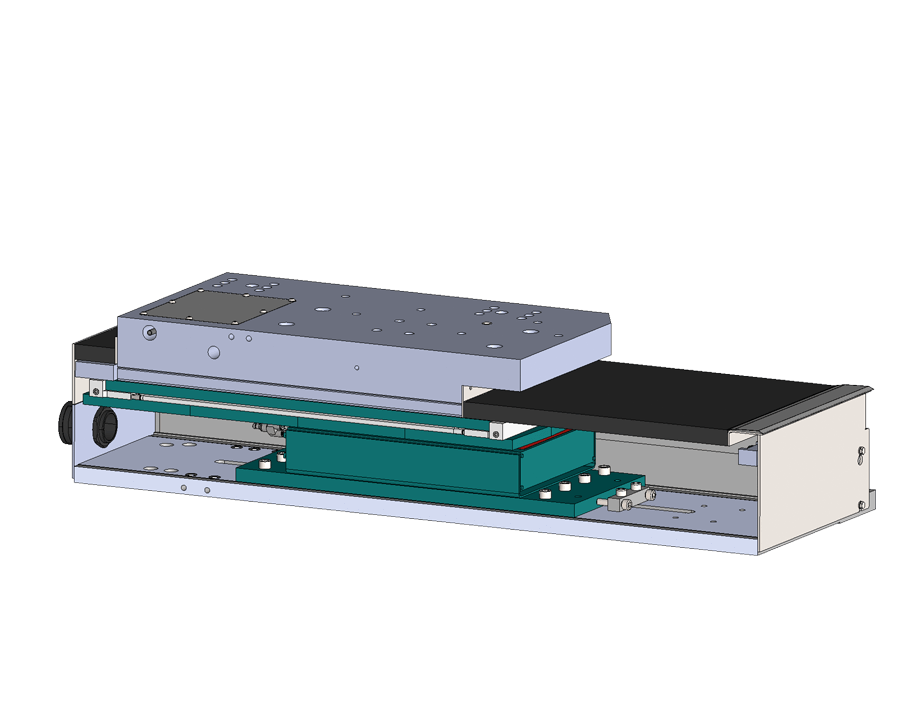

Linearmotor

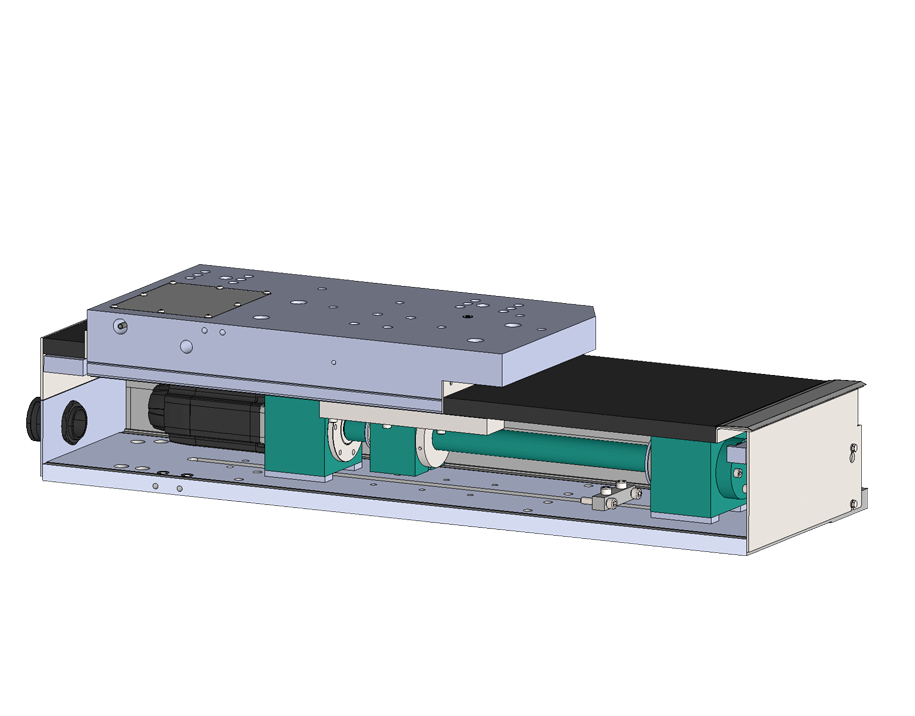

Kugelgewindeantrieb
X-Achse Bauweise
Die X-Achse wird je nach Maschinenvariante aus überwiegend gleichen Bauteilen bedarfsgerecht und kundenindividuell aufgebaut. Für jeden Bedarf die passende Lösung: Die X-Achse wird in zwei unterschiedlichen Antriebsvarianten angeboten und realisiert.
Einheitliche BedienlogikKannst du eine, kannst du alle
Alle Maschinen auf der neuen MaiBase Plattform folgen dem gleichen Bedienkonzept, d. h. Look & Feel bei Produktionsmaschinen und Universalmaschinen sind identisch. Für das Bedienpersonal bedeutet das: kein Zeitverlust, kein Umstellungsbedarf, keine potenziellen Fehler.

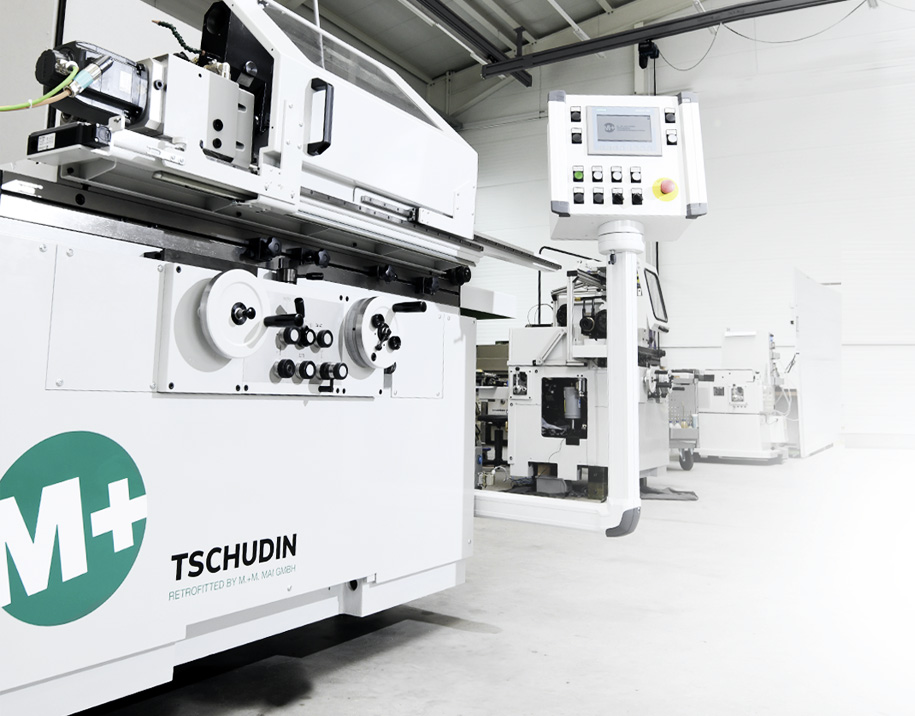

Sie möchten Ihr TSCHUDIN Tooling weiter verwenden? Kein Problem
Als zertifizierter Retrofit- und Reparaturbetrieb und weltweit anerkannter Experte für TSCHUDIN Rundschleifmaschinen haben wir bei der Entwicklung unserer Rundschleif-Plattform darauf geachtet, dass die Tooling-relevanten Bauteile kompatibel sind mit denen der TSCHUDIN Rundschleifmaschinen. Für Besitzer solcher Maschinen bedeutet das: Sie können TSCHUDIN Standard-Werkzeuge und Vorrichtungen auf einer M+M Mai Rundschleifmaschine weiter verwenden.
