Automatisches Drehherz JCM
Bei der Fertigung bestimmter Bauteile zwischen Spitzen ist teils eine möglichst querkraftfreie Mitnahme zwingend notwendig. Um die Rundlaufgenauigkeit bei solchen Anwendungen zu gewährleisten, wird häufig ein sog. automatisches Drehherz eingesetzt. Die Firma JCM GmbH aus Lengnau/Schweiz hat hierfür ein neuartiges automatisches Drehherzsystem mit pneumatischer 2-Punkt Betätigung entwickelt, welches zukünftig auch in den Maschinen der M+M Mai eingesetzt wird. Das JCM Drehherz verfügt über eine manuell einstellbare Spannkraft und deckt viele Anforderungen ab. Durch den großen Spannhub sind jetzt auch vollautomatisierte Prozesse risikofrei umsetzbar. Die Betätigung erfolgt pneumatisch und ist für mitlaufende oder stehende Spitzen möglich. Das System ist in den Größen 125 mm und 88 mm erhältlich.
Vorteile
- maximale Rundlaufgenauigkeit durch nahezu querkraftfrei Mitnahme
- höhere Maschinenauslastung und geringere Fertigungskosten
- Umrüsten nur für werkzeugspezifisches Tooling notwendig

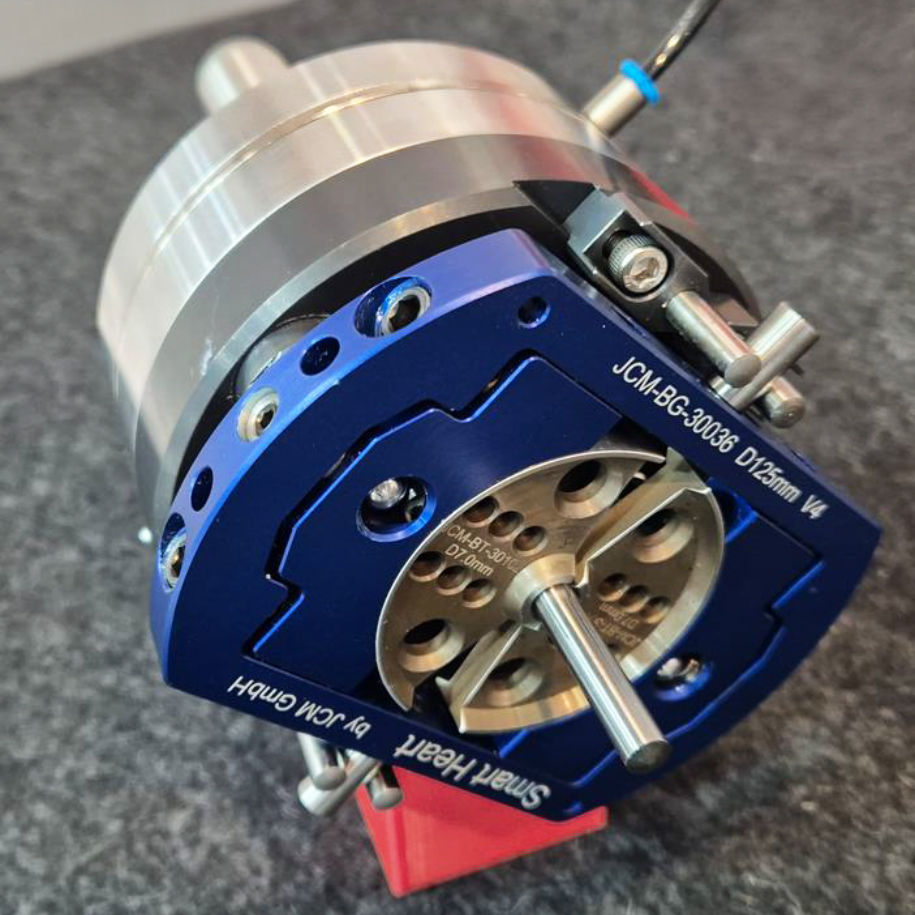

Drehherz-Variante für mitlaufende Spitzen
- Drehherzgröße 125 mm oder 88 mm
- Betätigung mittels Präzisions 2-B Futter D125 von PMH
Anmerkung:

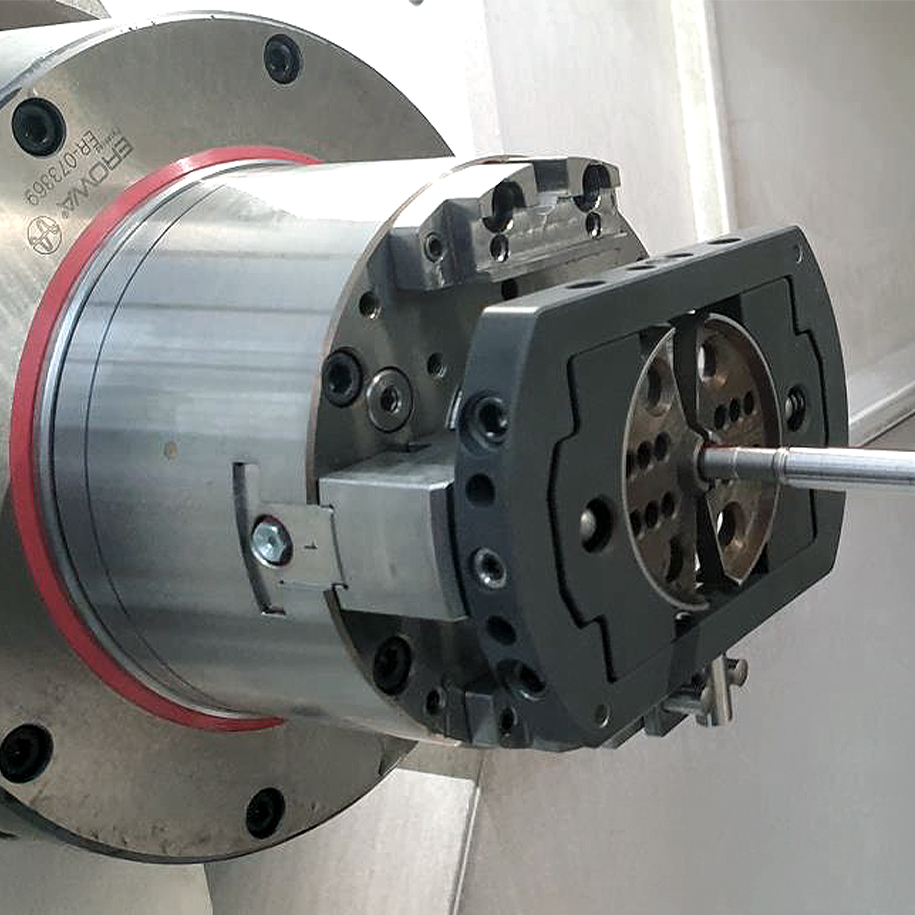

Alternativ kann für das DHZ 88 auch das kleinere 2-B Futter D 100 mm von PMH eingesetzt werden. Das Futter mit DHZ eignet sich auch sehr gut für Applikationen mit Nullpunktspannsystemen (siehe Bild)
Drehherz-Variante für stehende und mitlaufende Spitzen
- Drehherzgröße 125 mm oder 88 mm
- Betätigungseinheit von Elaso
